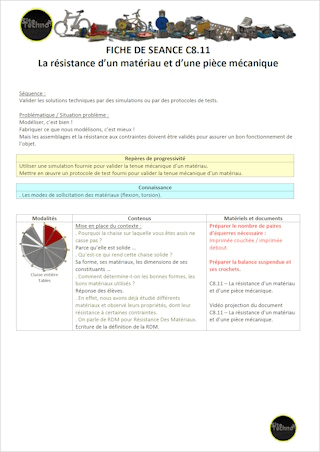

C8.11 - La résistance d'un matériau et d'une pièce mécanique

Vidéo "non répertoriée"

. Définition de RDM (Résistance Des Matériaux).

. Détermination de la forme des contraintes subies.

. Simulation logicielle des contraintes subies (vidéo SolidWorks Simulation).

. Analyse et interprétation des observations et résultats.

. Validation physique de la résistance aux contraintes :

    Observations des couches imprimées en 3D.

    Elaboration d'un protocole expérimental.

    Expérience et observation des résultats.

    Interprétation des résultats.

6 €uros

Fiche de séance.

Photocopie élève (2 pages).

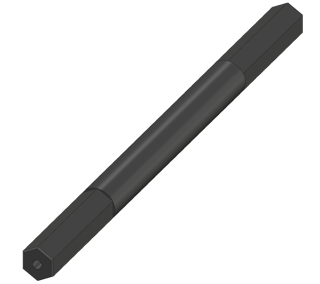

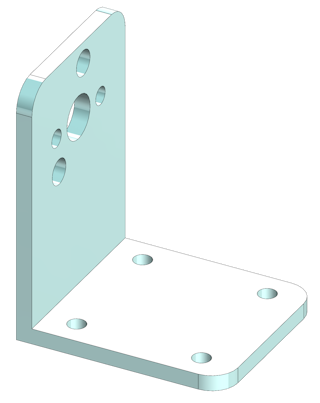

Fichiers SolidWorks de l'Equerre Motoreducteur MFA et de l'Axe.

Document professeur.

Vidéo "Publique" (correction)

RP 8.1 - Utiliser une simulation fournie pour valider la tenue mécanique d’un matériau.

RP 8.2 - Mettre en œuvre un protocole de test fourni pour valider la tenue mécanique d’un matériau.

. Les modes de sollicitation des matériaux (flexion, torsion).

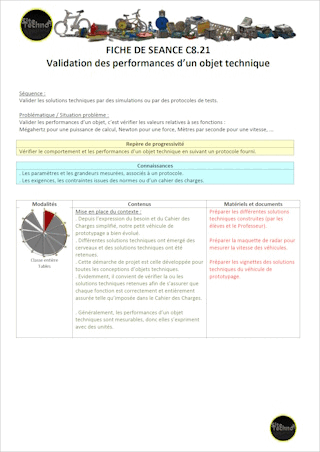

C8.21 - Validation des performances d'un objet technique

. Reprise du Cahier des Charges simplifié intial.

. Choix empirique d'une solution technique retenue.

. Détermination mathématique de la vitesse du véhicule de prototypage.

    Spécifications techniques de la solution.

    Analyse de l'engrenage.

    Notion de rapport de transmission d'un engrenage.

    Calculs et méthodologie.

. Vérification physique de la vitesse du véhicule de prototypage.

    Observation du fonctionnement de la maquette de radar de vitesse.

    Application du protocole expérimental à différentes solutions techniques.

    Transposition des unités (m/s en km/h).

. Détermination du coefficient multiplicateur de la transposition de ces unités.

4 €uros

Fiche de séance.

Photocopie élève (2 pages).

Document professeur.

Maquette de radar accessible via la section Fichiers 3D.

RP 8.3 - Vérifier le comportement et les performances d’un objet technique en suivant un protocole fourni.

. Les paramètres et les grandeurs mesurées, associés à un protocole.

. Les exigences, les contraintes issues des normes ou d’un cahier des charges.
