C7 - Imaginer, concevoir et réaliser une ou des solutions en réponse à un besoin, à des exigences (de développement durable, par exemple) ou à la nécessité d’améliorations dans une démarche de créativité.
Fichier Diagramme de Gantt.gan
. Notion de planification à travers un exemple concret.
. Analyse du diagramme de Gantt ressource.
. Transposition du diagramme de Gantt en tableau de planification.
. Questions d'analyse de la planification.
. La démarche de projet.
. Vocabulaire associé à la démarche de projet.
. Notion de Brainstorming.
. Le développement durable et ses trois piliers.
5 €uros
Fiche de séance.
Photocopie élève (2 pages).
Fichier ressource Diagramme de Gantt.gan.
Document professeur.

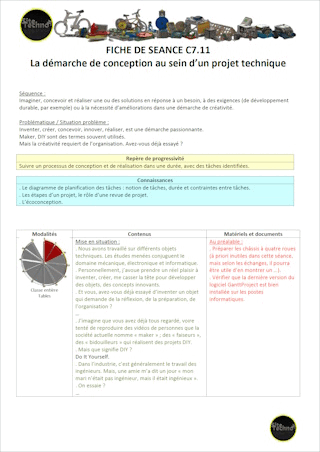

RP 7.1 - Suivre un processus de conception et de réalisation dans une durée, avec des tâches identifiées.
. Le diagramme de planification des tâches : notion de tâches, durée et contraintes entre tâches.
. Le diagramme de planification des tâches : notion de tâches, durée et contraintes entre tâches.
. L’écoconception.
. Les modes de représentation.
. Exemple du véhicule de prototypage.

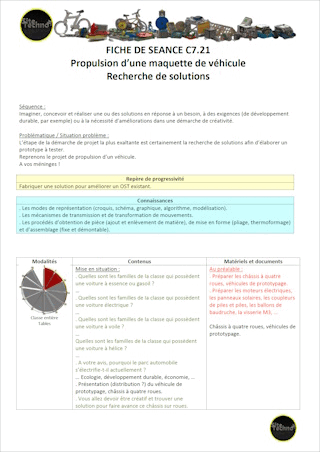

. Recherche de solution(s) pour la problématique posée :
Accès à la modélisation eDrawings mesurable.
Accès aux maquettes de transmission d'un mouvement de rotation.
Croquis des solutions développées sur des visuels dédiés.
. Autonomie dans la recherche de solution(s).
9 €uros
Fiche de séance.
Photocopie élève (2 pages).
Fichiers de la modélisation du véhicule de prototypage : Fichiers SolidWorks, .STL pour impression 3D et .STEP pour ouverture sur d'autres logiciels de modélisation.
Fichiers de modélisations d'accessoires (moteur électrique, coupleur de pile, panneau solaire, hélice).
Fichier eDrawings mesurable du véhicule de prototypage.
Document professeur.

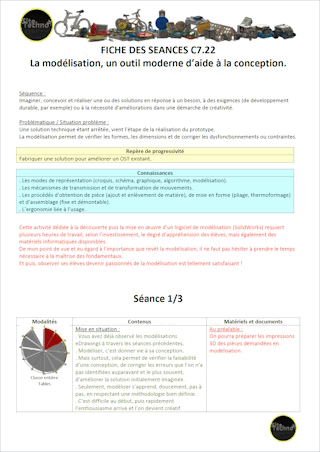

RP 7.2 - Fabriquer une solution pour améliorer un OST existant.
. Les modes de représentation (croquis, schéma, graphique, algorithme, modélisation).
. Les mécanismes de transmission et de transformation de mouvements.
. Les procédés d’obtention de pièce (ajout et enlèvement de matière), de mise en forme (pliage, thermoformage) et d’assemblage (fixe et démontable).
. Notion de vision dans l'espace (tièdre, plans).
. Méthodologie de principe pour commencer à modéliser.
. Fiche de méthodologie générale d'appréhension de SolidWorks.
. Tutoriels d'apprentissage progressif :
SolidWorks - Premier pas.
SolidWorks - Fiche exercices n°1.
SolidWorks - Fiche exercices n°2.
. Exercices de modélisation :
Equerre support (pour moteur électrique).
Support incliné (pour panneau solaire).
Bride de maintien (pour pile 4.5 V).
Arbre connecteur (entre moteur électrique et hélice).
7 €uros
Fiche de séance.
Photocopie élève (4 pages).
Palylist YouTube dédiée à SolidWorks, gratuite avec tutoriels dédiés.
Tutoriel gratuit dédié au modeleur volumique Onshape.
Fichiers eDrawings mesurables des quatre modélisations à réaliser.
Fichier SolidWorks Arbre_connecteur_Elève.SLDPRT à compléter.
Fichiers SolidWorks des quatre modélisations à réaliser.
Visuels de quelques solutions techniques dédiées au véhicule de prototypage.
Fichier à compléter Arbre_connecteur_Elève.SLDPRT
RP 7.2 - Fabriquer une solution pour améliorer un OST existant.
. Les modes de représentation (croquis, schéma, graphique, algorithme, modélisation).
. Les mécanismes de transmission et de transformation de mouvements.
. Les procédés d’obtention de pièce (ajout et enlèvement de matière), de mise en forme (pliage, thermoformage) et d’assemblage (fixe et démontable).
. L’ergonomie liée à l’usage.
Guide du filament (par FilImprimante3D)
. Rappel de la chaîne d'énergie.
. Les modes de sollicitation des matériaux.
. Identification des contraintes mécaniques subies.
. Les propriétés des quelques filaments d'impression 3D.
. Choix d'un matériau d'impression 3D selon les pièces d'une conception d'objet technique.
. Justification de ces choix.
5 €uros
Fiche de séance.
Photocopie élève (2 pages).
Fichier eDrawings du véhicule de prototypage équipé d'un panneau solaire, d'un moteur électrique et d'un engrenage.
Fichiers .gif animés des simulations des sollicitations des matériaux.
Document professeur.

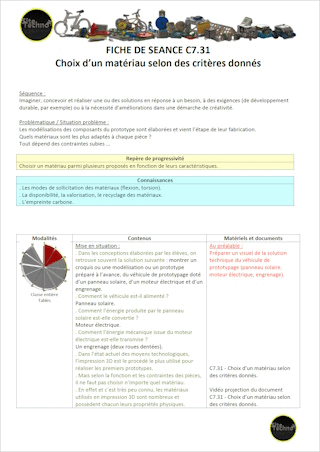

RP 7.3 - Choisir un matériau parmi plusieurs proposés en fonction de leurs caractéristiques.
. Les modes de sollicitation des matériaux (flexion, torsion).
. La disponibilité, la valorisation, le recyclage des matériaux.

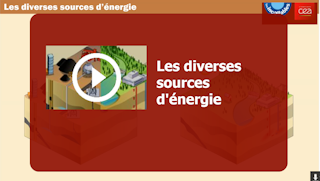

CEA. Les différentes formes dénergie.
CEA. Les différents sources dénergie.
. Les formes d'énergie.
. Les conversions d'énergie.
. Les sources d'énergie.
. Recherche de solution de chaîne énergétique.
. Utilisation éventuelle de Copîlot.
5 €uros
Fiche de séance.
Photocopie élève.
Photocopie élève vignette énoncé de recherche (x4).
Fichier eDrawings du véhicule de prototypage équipé d'un coupleur de pile, d'un moteur électrique et d'une hélice.
Document professeur.
QCM sur la démarche de conception, au format .xml.

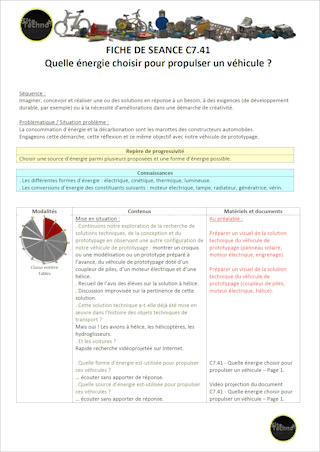

RP 7.4 - Choisir une source d’énergie parmi plusieurs proposées et une forme d’énergie possible.
. Les différentes formes d’énergie : électrique, cinétique, thermique, lumineuse.
. Les conversions d’énergie des constituants suivants : moteur électrique, lampe, radiateur, génératrice, vérin.

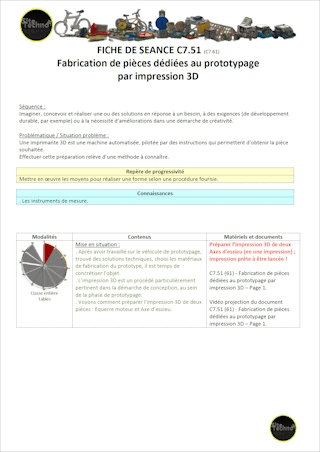

. De la modélisation SolidWorks (.SLDPRT) au fichier .STL.
. Mise en position du fichier .STL dnas un logiciel trancheur.
. Préparation d'une impression 3D (deux positionnements).
. Préparation d'une impression 3D (sans guidage).
. Relevé des résultats calculés par le logiciel trancheur.
. Justification du positionnement du modèle.
. Enregistrement du fichier .gcode.
4 €uros
Fiche de séance.
Photocopie élève (2 pages).
Fichiers SolidWorks de l'Equerre moteur et de l'Axe d'essieu.
Fichiers .STL de l'Equerre moteur et de l'Axe d'essieu.
Document professeur.
RP 7.6 - Mettre en oeuvre les moyens pour réaliser une forme selon une procédure fournie.
. Les instruments de mesure.
Châssis du véhicule de prototypage
Gamme de montage du châssis (ressource)
. Notion d'ordonnacement d'un montage de constituants.
. Définition d'une gamme de montage.
. Document conventionnel d'une gamme de montage.
. Accès à différentes solutions techniques ressources (modélisations eDrawings).
. Accès à une trame de gamme de montage.
. Elaboration de la gamme de montage d'une solution.
. Pense-bête de protocoles (eDrawings et copie d'écran).
7 €uros
Fiche des deux séances.
Photocopie élève.
Fichier eDrawings du châssis du véhicule de prototypage.
Gamme de montage du châssis du véhicule de prototypage - Ressource.
Fichier eDrawings du véhicule de prototypage - Pile et engrenage.
Fichier eDrawings du véhicule de prototypage - Pile et hélice.
Fichier eDrawings du véhicule de prototypage - Panneau solaire et courroie.
Trame de gamme de montage.
Document professeur.
Gamme de montage exemple - Solution Pile et engrenage.
Gamme de montage exemple - Solution Pile et hélice.
Gamme de montage exemple - Solution Panneau solaire et courroie.

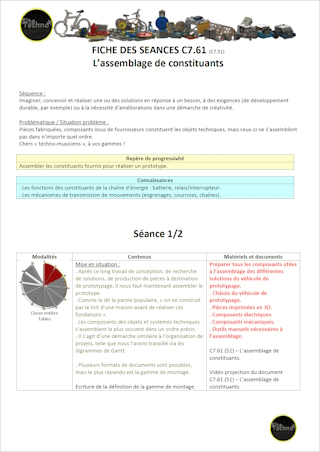

RP 7.5 - Assembler les constituants fournis pour réaliser un prototype.
. Les fonctions des constituants de la chaîne d’énergie : batterie, relais/interrupteur.
. Les mécanismes de transmission de mouvements (engrenages, courroies, chaînes).
Motoréducteur (avec animation)
Voiture solaire (assemblage partiel)
. Analyse d'un motoréducteur via sa modélisation et sa nomenclature.
. Assemblage des constituants du motoréducteur.
. Complément de la gamme de montage du motoréducteur.
. Analyse d'un véhicule solaire partiellement assemblé via sa modélisation et ses constituants.
. Recherche d'une solution technique d'une pièce permettant l'assemblage du véhicule solaire.
. Représentation de la solution technique via des croquis sur les dessins d'ensemble donnés.
6 €uros
Fiche de séance.
Photocopie élève (3 pages).
Photocopie des vignettes destinées à la gamme de montage (x3).
Fichier eDrawings du motoréducteur de l'évaluation (avec animation).
Fichier eDrawings du véhicule solaire de l'évaluation (assemblage partiel).
Fichier eDrawings du véhicule solaire complet (solution technique proposée).
Gamme de montage corrigée du motoréducteur.

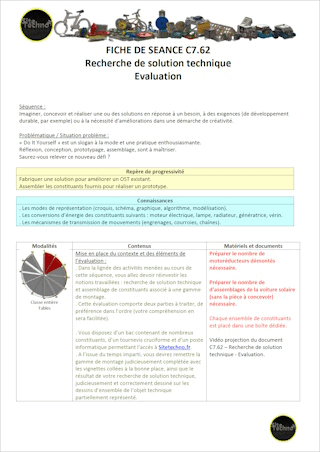

RP 7.2 - Fabriquer une solution pour améliorer un OST existant.
RP 7.5 - Assembler les constituants fournis pour réaliser un prototype.
. Les modes de représentation (croquis, schéma, graphique, algorithme, modélisation).
. Les conversions d’énergie des constituants suivants : moteur électrique, lampe, radiateur, génératrice, vérin.
. Les mécanismes de transmission de mouvements (engrenages, courroies, chaînes).
